Tutorial wykonania pieczątki i/lub exlibrisu [zdjęcia]
W tym tutorialu pokażę Ci, jak przygotować projekt, aby uzyskać pożądany efekt :) Zaprojektowana przeze mnie pieczątka ma wys. 45 mm a czas jej grawerowania i cięcia to ok. 2 minuty. Wycięłam ją z gumy Trodat Aero na ploterze Trotec Q400 – parametry cięcia znajdziesz tutaj.

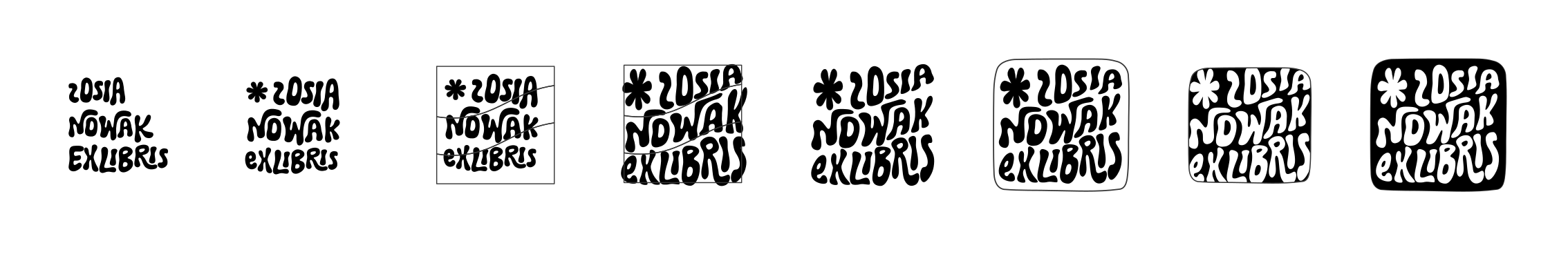

W skrócie, sam proces projektowania pieczątki w Inkscape wygląda następująco [patrząc od lewej do prawej]. Użyłam bezpłatnego fontu Tropi Land, który zniekształciłam z użyciem narzędzia Lattice Deformation i na końcu zamieniłam tekst w krzywe. Więcej o tym jak uzyskać taki efekt przeczytasz w rozdziale poświęconym Path Effects.

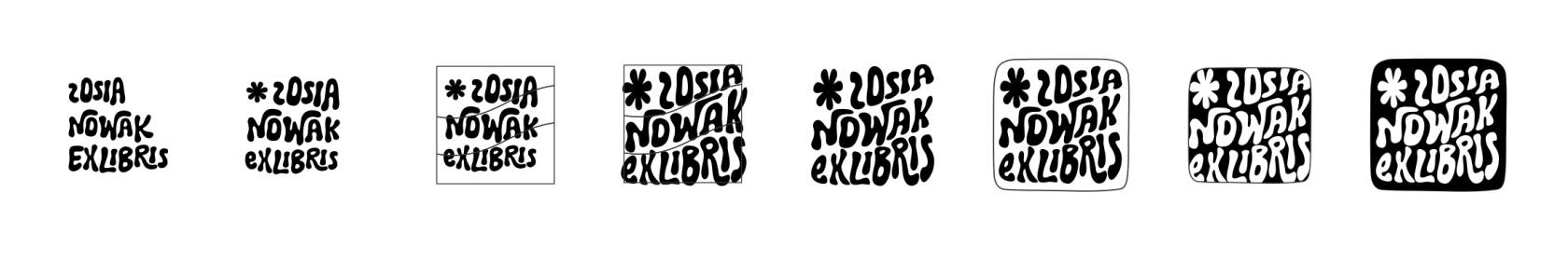

fot. przykładowy proces projektowania ex librisu
Zobacz, jak wygląd projektu wpływa na efekt docelowy. Nie przejmuj się podglądem kolorów w trybie pieczątki – zgodnie z projektem, stempel po lewej ma wygrawerowane litery a ten po prawej – tło. Tryb pieczątki w Ruby Trotec wyświetla je w projekcie... na odwrót, dopóki nie aktywujemy go ponownie z poziomu przygotowania!
Zobacz, jak gotowy plik SVG przekształciłam w ex libris (pieczątkę) w programie Ruby Trotec:
|

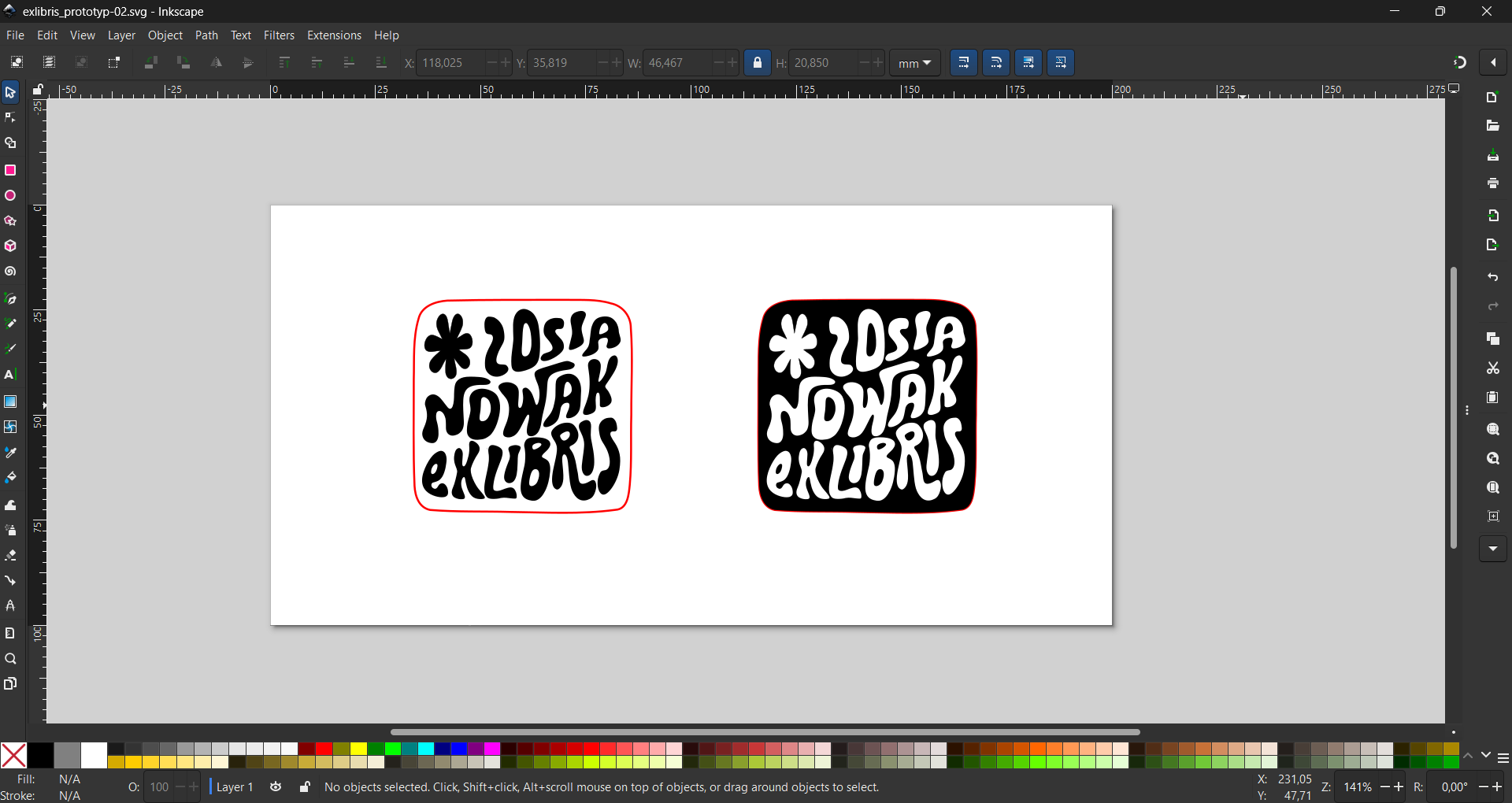

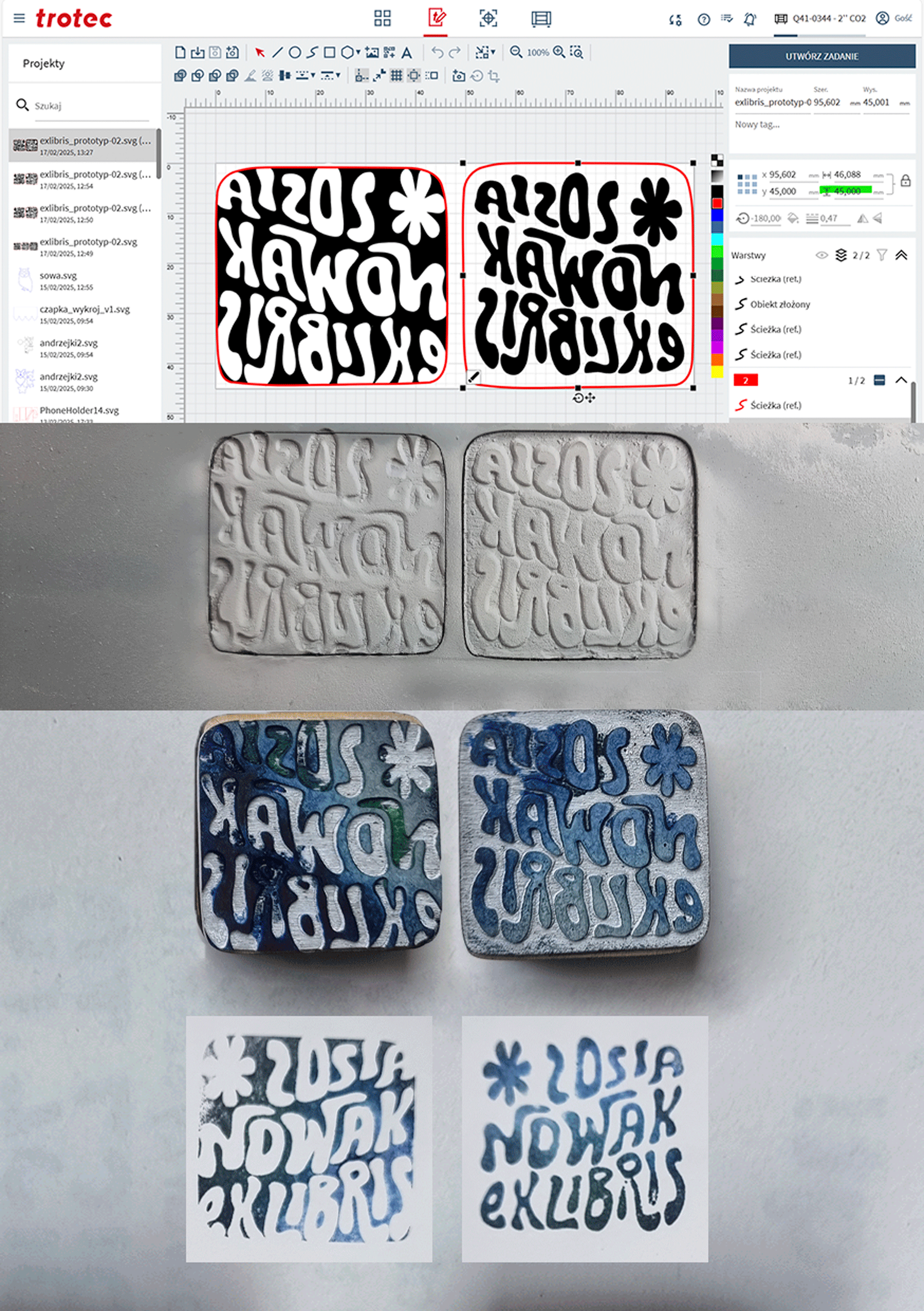

1. Przygotowałam projekt wektorowy z uwzględnieniem kolorów produkcyjnych dla maszyny (na czerwono cięcie, na czarno grawer).
Zwróć uwagę, jak względem siebie ustawione są wersje – będzie to ważne w kolejnych krokach! |
 |
|

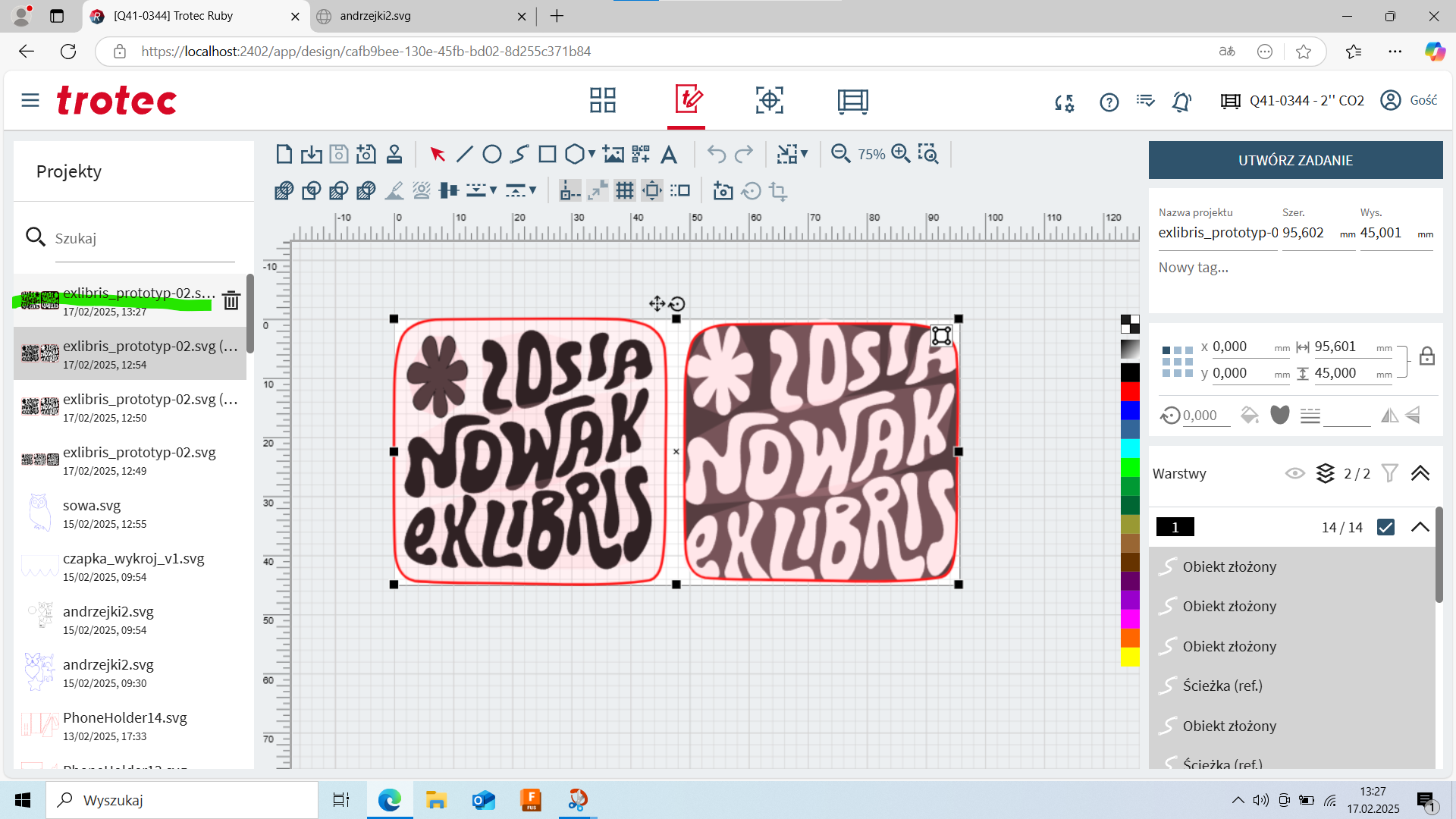

2. Otworzyłam Ruby Trotec i zaimportowałam plik SVG z projektem. Dopasowałam do niego wielkość pola roboczego. Wysokość mojej pieczątki ma 45 mm.

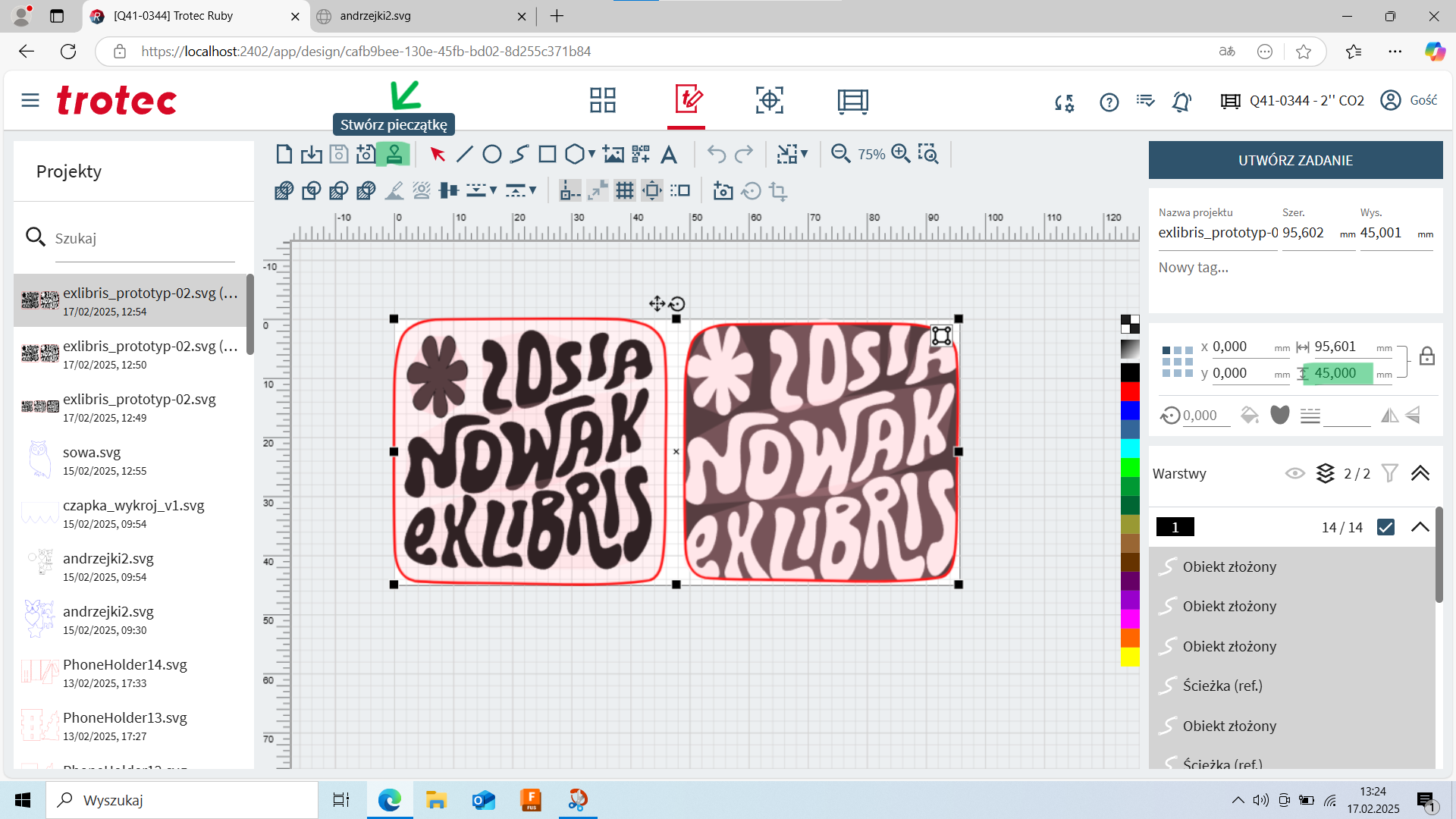

Następnie zaznaczyłam obie wersje i kliknęłam stwórz pieczątkę (ikona zaznaczona strzałką). |
 |
| 3. W "drzewku" z projektami (to ten pasek po lewej stronie okna programu) pojawił się nowy plik. Wybieram go, bo choć podgląd w "drzewku" na to nie wskazuje, jest to plik w trybie pieczątki. |  |
|

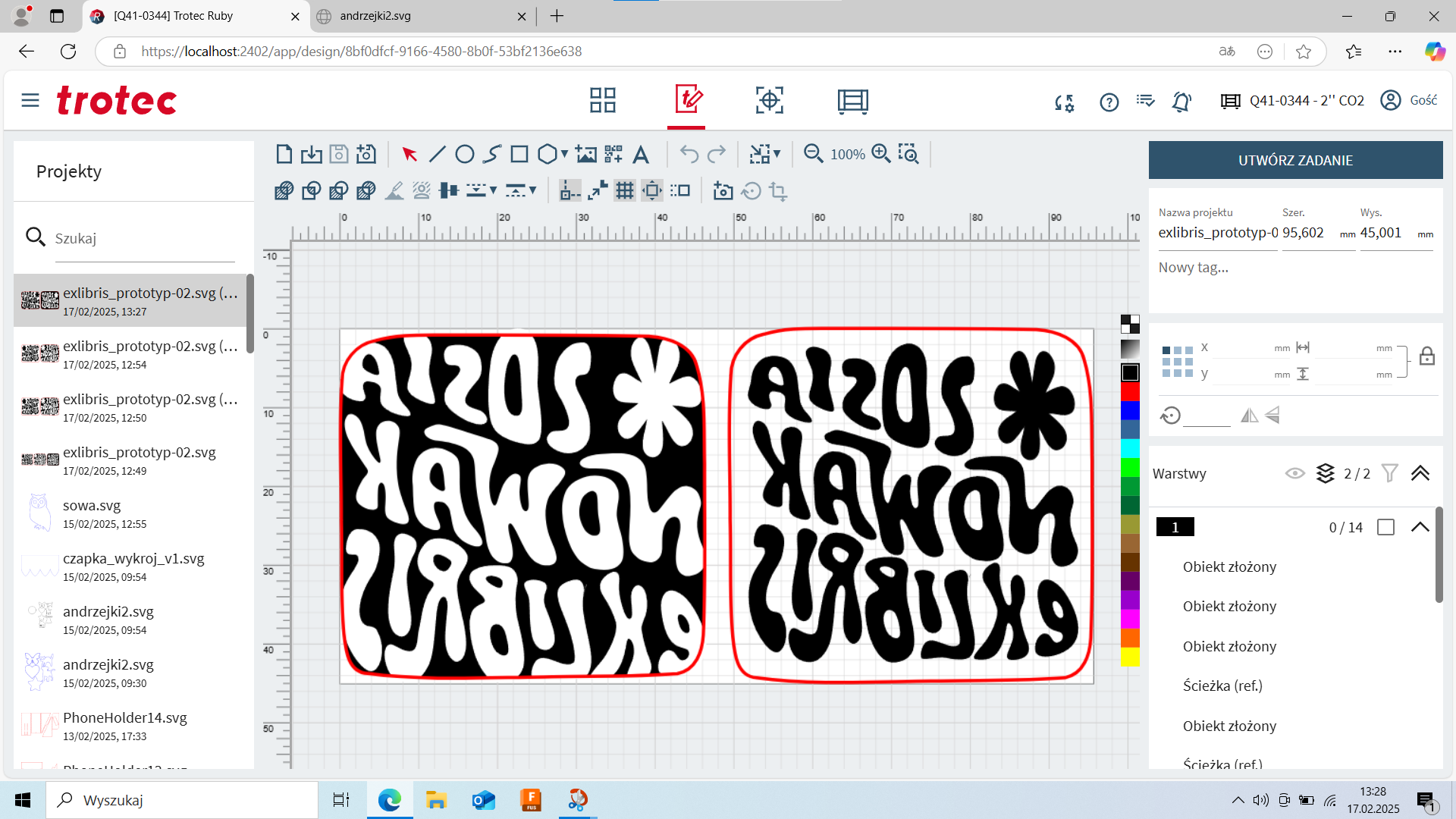

4. Tak z poziomu zakładki projekty wygląda plik w trybie pieczątki. Zwróć uwagę, że: a) pojawiło się odbicie lustrzane, b) zmieniło się położenie czarnego koloru (czyli grawerunku) – nie przejmuj się, wrócimy do prawidłowego wyświetlania w kolejnym kroku! |
 |
|

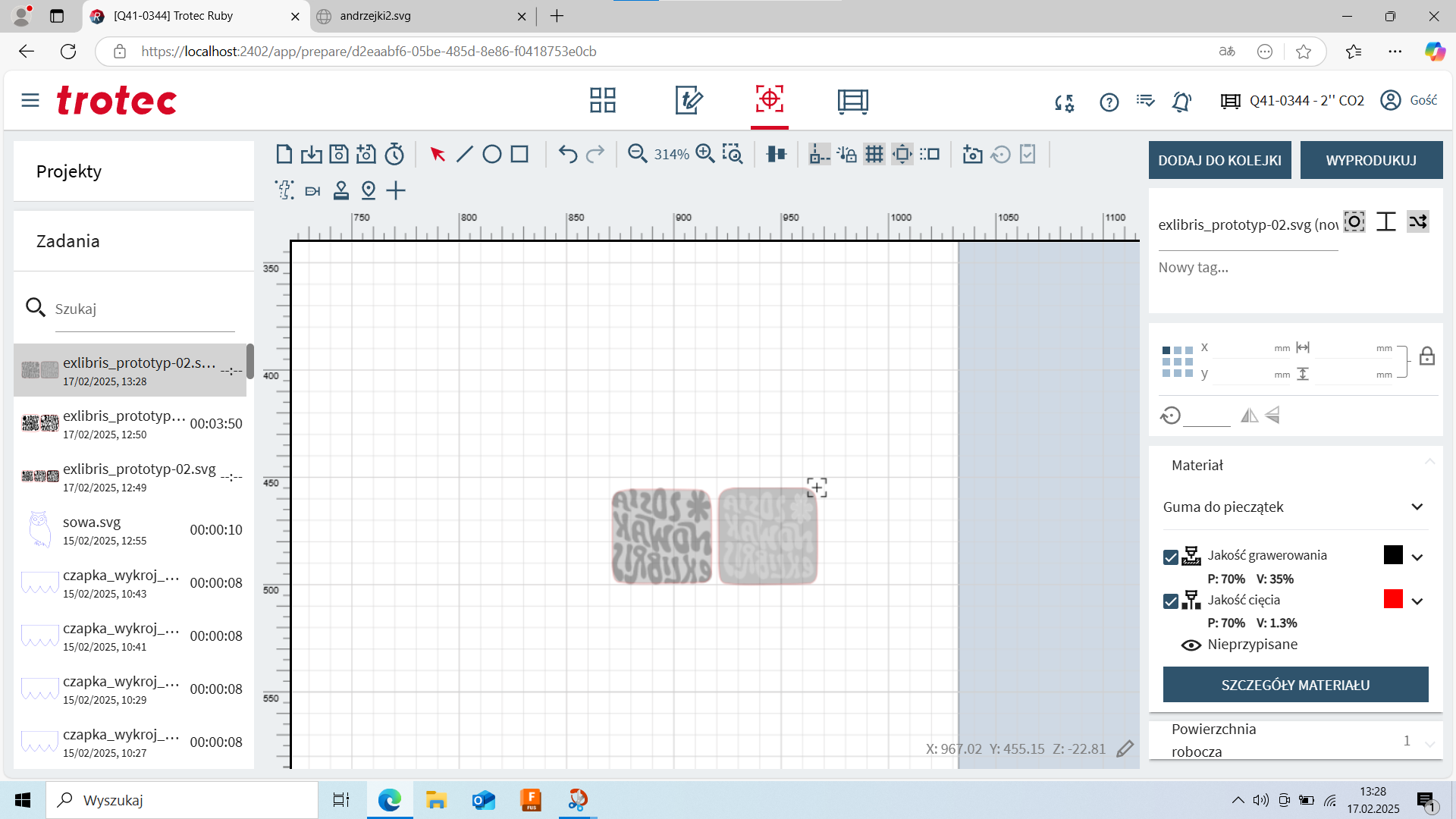

5. Po przejściu do zakładki zadania widać, że plik nie wyświetla się prawidłowo – zaraz to naprawię :)
Zwróć uwagę, że obok "wyszarzenia" zmianie uległo samo położenie czarnego koloru (czyli grawerunku). To dobrze, taki był cel! |
 |

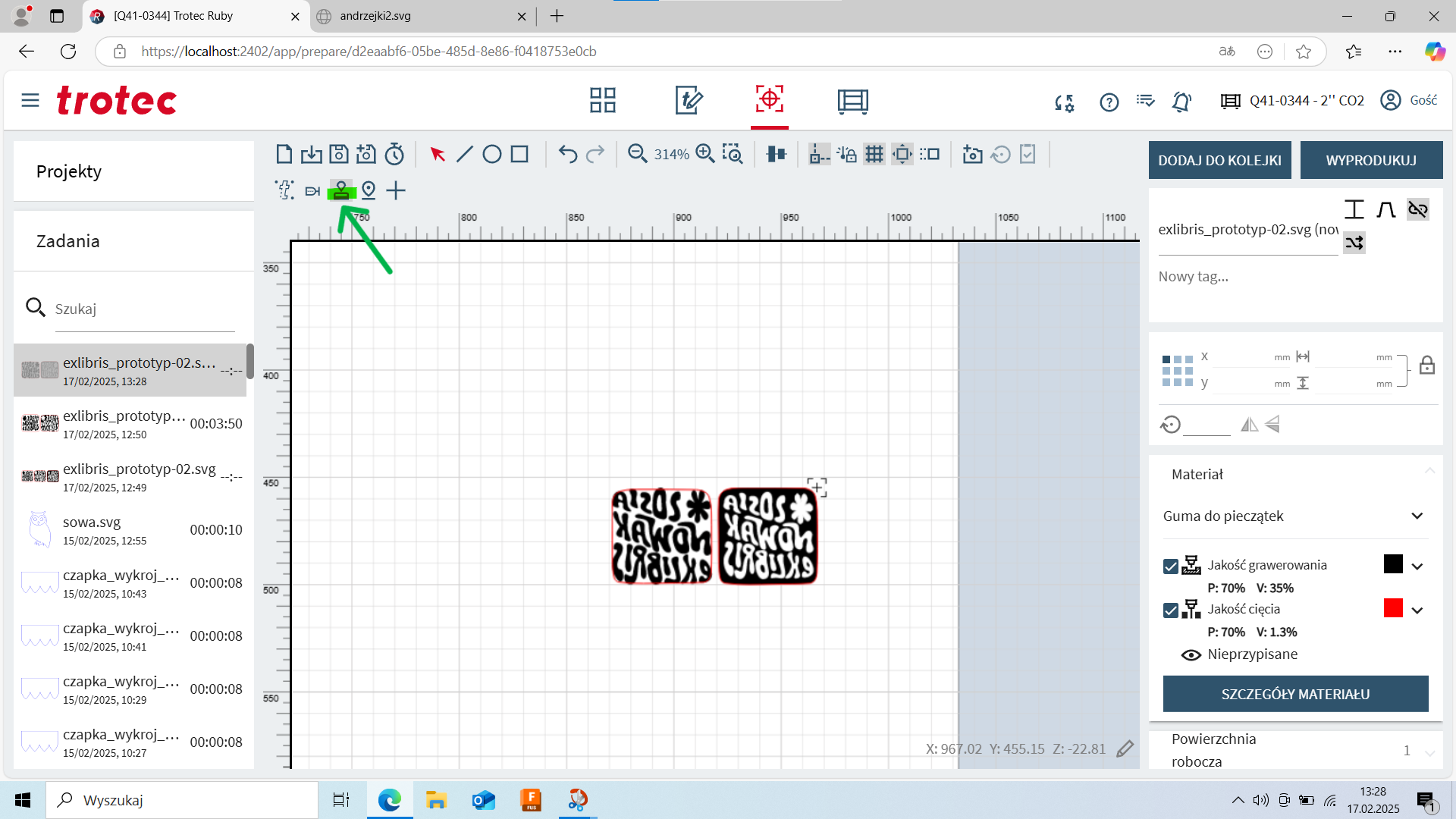

| 6. Teraz znowu klikam "tryb pieczątki" (ikona zaznaczona strzałką). Zwróć uwagę, że wyszarzenie zniknęło a położenie czarnego koloru (czyli grawerunku) jest zgodne z projektem który widać przy punkcie 1. |  |
|

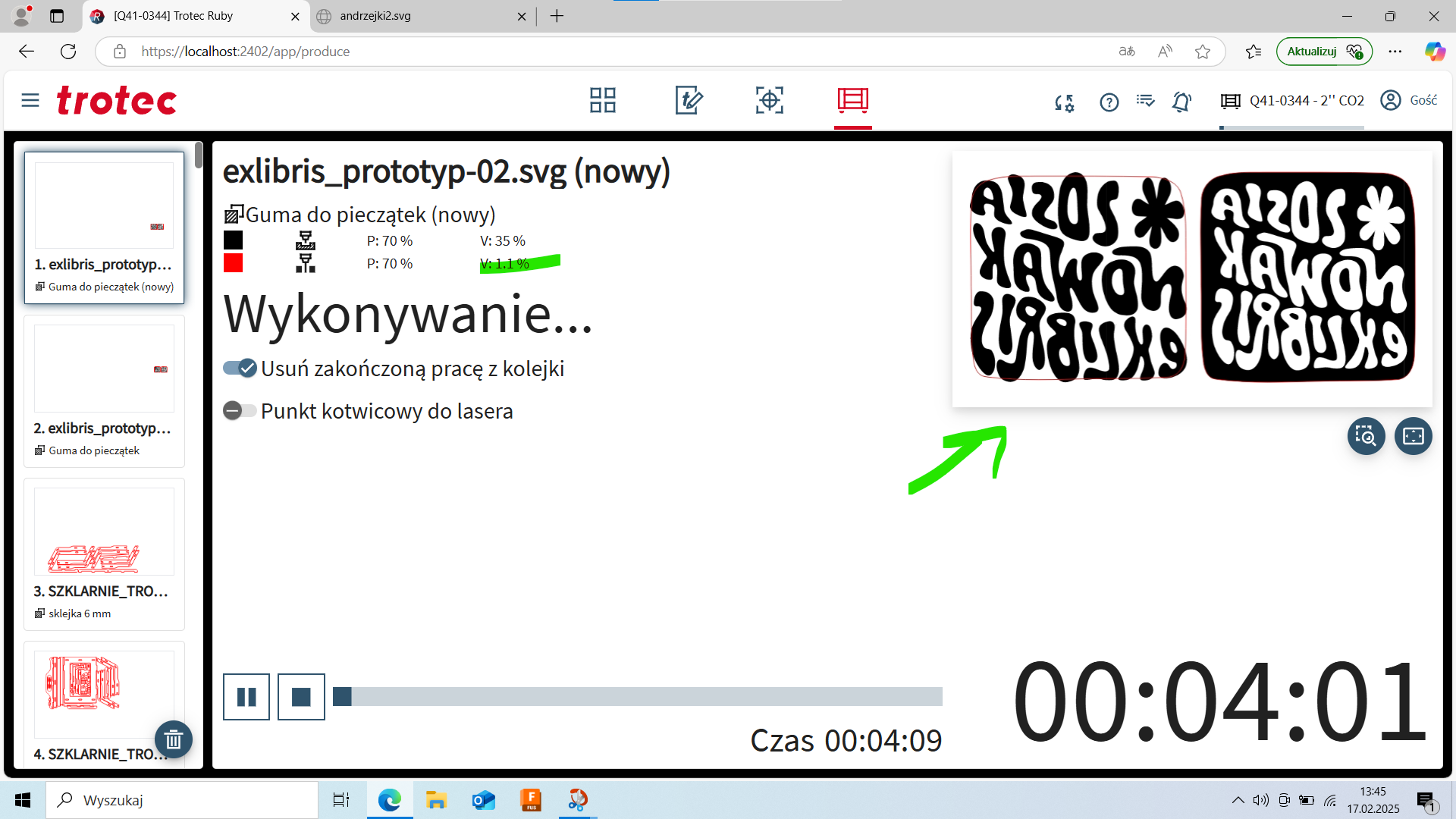

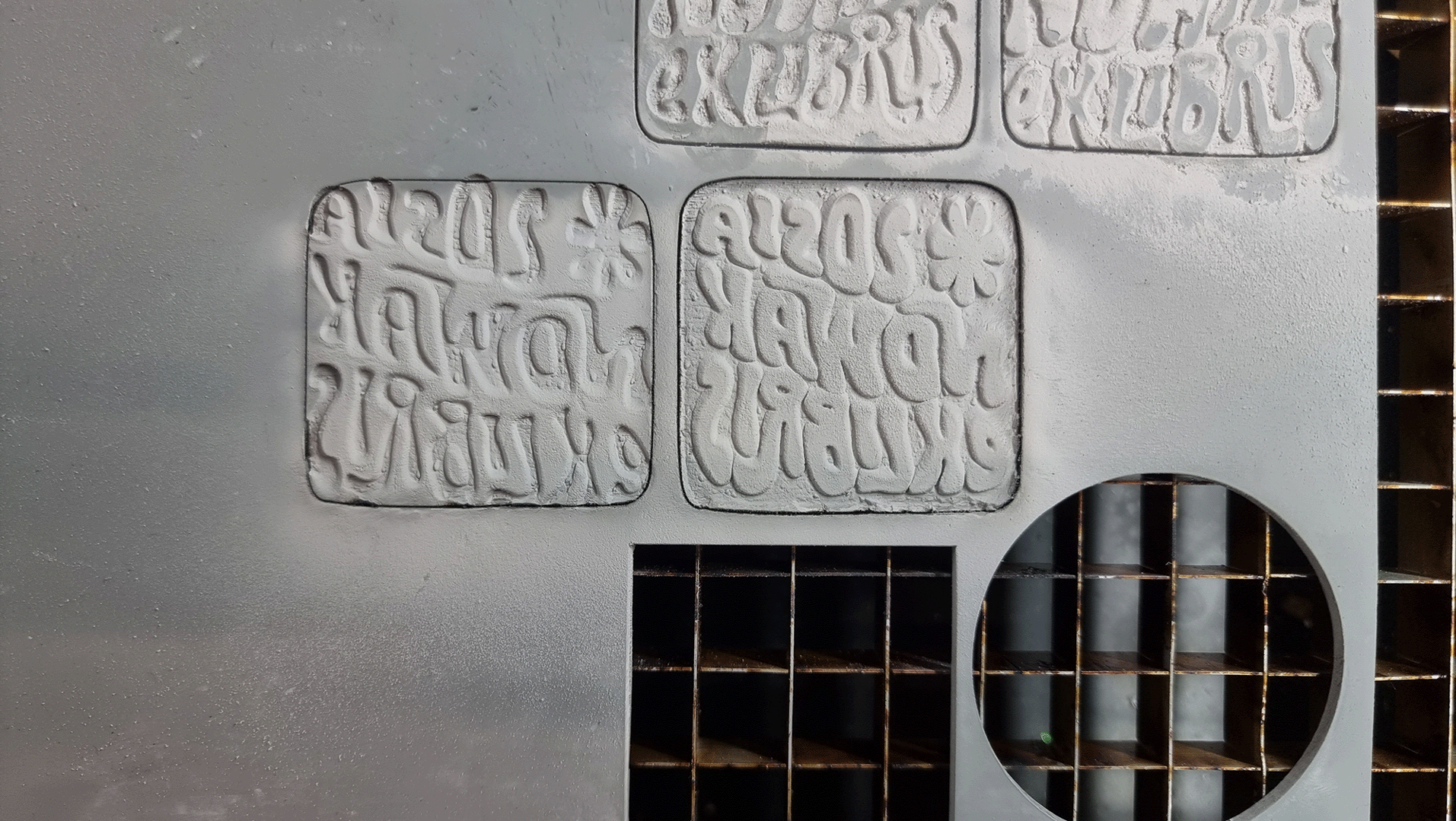

7. Tak wyglądała produkcja pieczątek. Dla gumy Trodat Aero grawer P70% V35%, cięcie P70% V1.1%. Prędkość cięcia zmniejszyłam z V1.3%.
Ze względu na rodzaj gumy parametry mogą się od siebie różnić, dlatego warto sprawdzić je w rozdziale z parametrami cięcia. |
 |
|
8. Gotową pieczątkę umyłam wodą z mydłem, osuszyłam i przykleiłam "kropelką" (klej cyjanoakrylowy) do sklejkowego uchwytu.
Po wycięciu kilku testowych stempli musiałam wyczyścić soczewkę, dlatego zwróć na nią uwagę jeśli planujesz wycinać więcej pieczątek - np. podczas warsztatów. |
 |

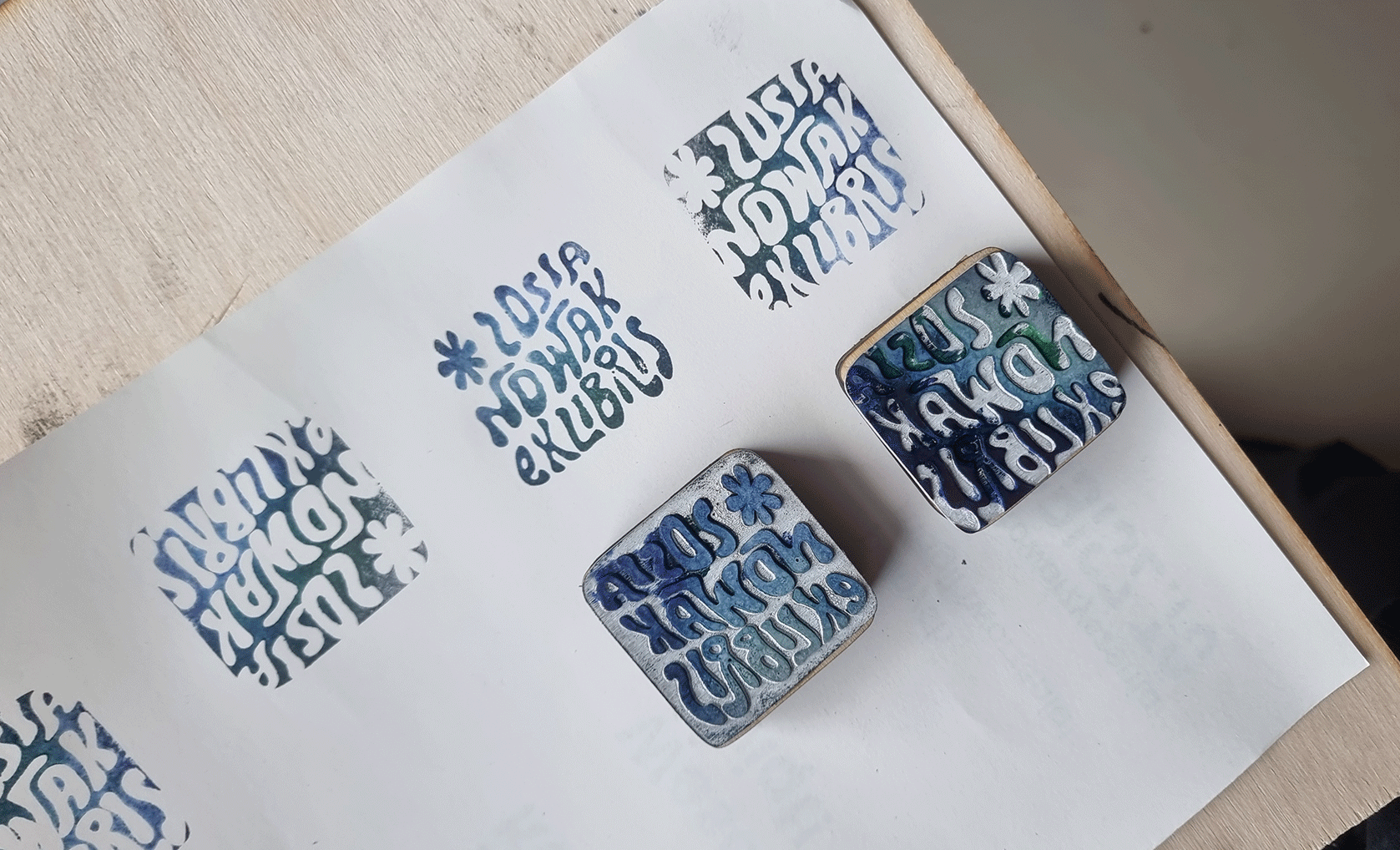

| 9. Tak prezentuje się przykładowa pieczątka. Dla uzyskania ciekawszego efektu zmieszałam ze sobą dwa kolory tuszów (niebieski i neonową zieleń, ale poduszka musiała być wcześniej pokryta czernią). |  |
