Roland Camm-1 PNC-1000- instrukcja obsługi + folia transferowa

Ploter tnący cnc to maszyna, która zawsze mnie fascynowała w bardzo szybki sposób możemy wyciąć coś w folii samoprzylepnej i obkleić całą powierzchnię dookoła:P Ale... to nie wszystko co potrafi ta maszyna, na początku mojej znajomości z nią bawiłem się w rysowanie swoich projektów i tych ścigniętych z internetu za pomocą markerów na papierze wielkoformatowym, muszę przyznać, że była to niezła zabawa.

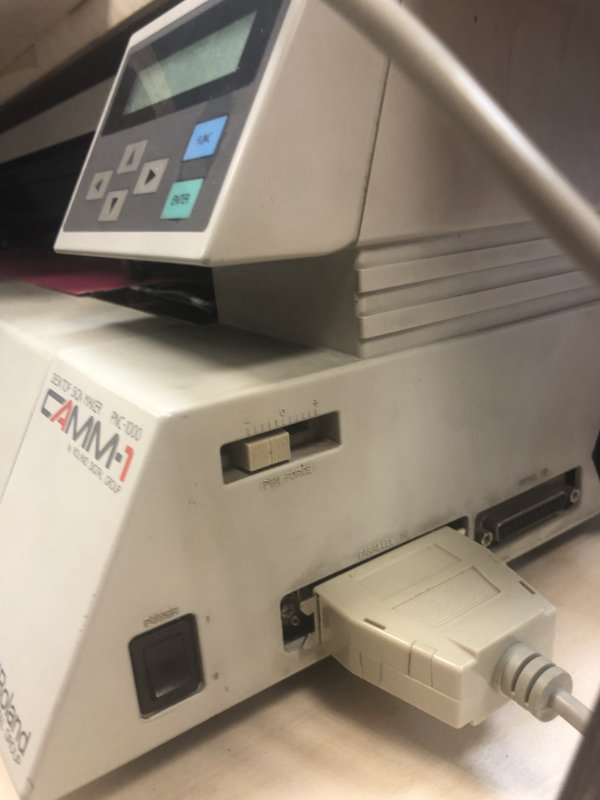

Komunikacja w tej maszynie z komputerem odbywa się przy pomocy złącza LPT. Tak to ta duża wtyczka z mnóstwem pinów.

Pozostała specyfikacja:

szerokość 500 mm (tak naprawdę trochę mniej)
max. prędkość cięcia 50mm/s
max. prędkość rysowania 150 mm/s
manualne ustawienie nacisku noża lub pisaka (slider na boku)
Software Roland CutStudio
alternatywny software Easy CutStudio

Jak to działa:

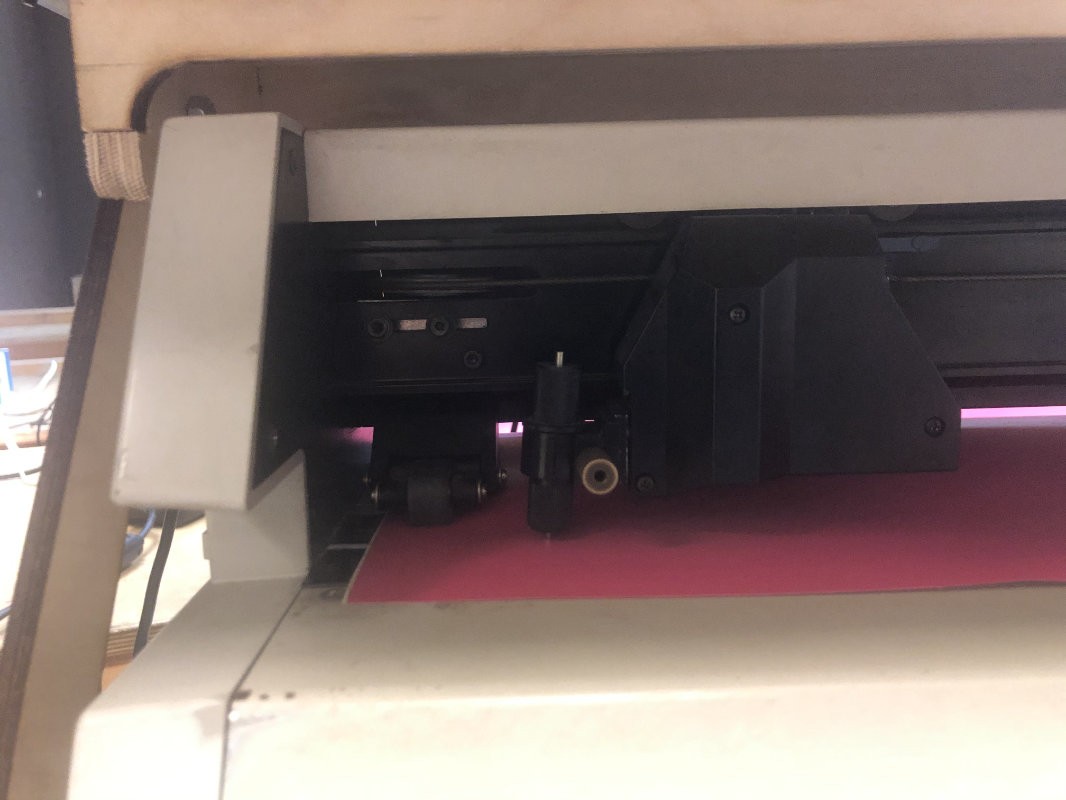

W skrócie maszyna operuje w osi x i y w jednej poruszając nożem(x) a w drugiej przesuwając na rolce materiał.

Sam nóż jest dosyć ciekawym urządzeniem ponieważ umieszczony jest na łożysko, które pozwala na ustawienie go zawsze tak aby ostrze odwracało się w kierunku ciągnięcia(posuwu).

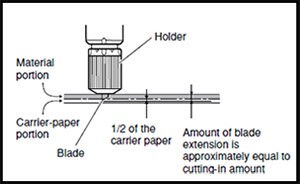

Co ciekawe nóż nigdy nie przecina na wylot materiału, a jedynie tnie materiał docelowy nie naruszając papieru na, którym został umieszczony.

STEP BY STEP. czyli co robimy

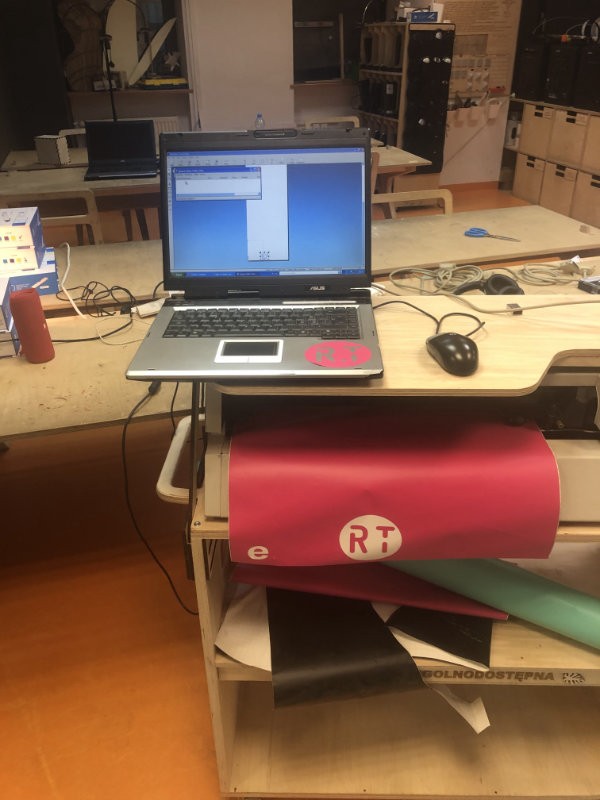

musisz podłączyć ploter do komputera przez LPT ( orginalnie przy ploterze jest LPT=>LPT ale w fabie też jest LPT=>usb:)

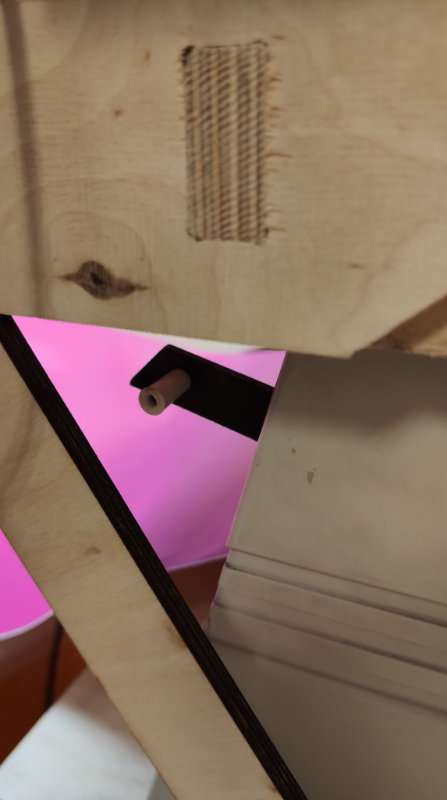

włóż wcześniej wyciętą folię od tyłu, pamiętając o podniesieniu dźwigni z tyłu plotera do góry. Ustawiamy ja lewy rogiem do zaznaczonej lini na ploterze oraz tak aby wystawała ok 1-2cm za nóż w kierunku użytkownika.
włączyć urządzenie czarny przycisk po prawej stronie
ustaw siłę nacisku głowicy (najlepiej zawsze bardziej w kierunku "-", ponieważ mocniejszy nacisk może zniszczyć teflonowy pasek oddzielający nóż od maszyny)
włączyć aplikację Roland CutStudio
ustawić ploter w file=>Cutting Setup (domyślnie będzie to drukarka)
importuj: file=>import

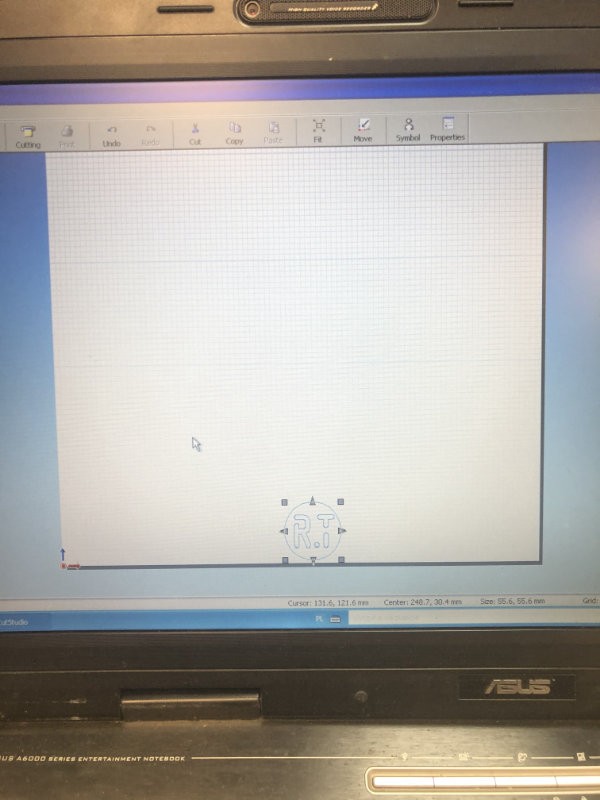

ustaw obiekt na arkusz w oprogramowaniu (lewy dolny róg to lewy dolny róg papieru)
czas na cięcie file=>cutting

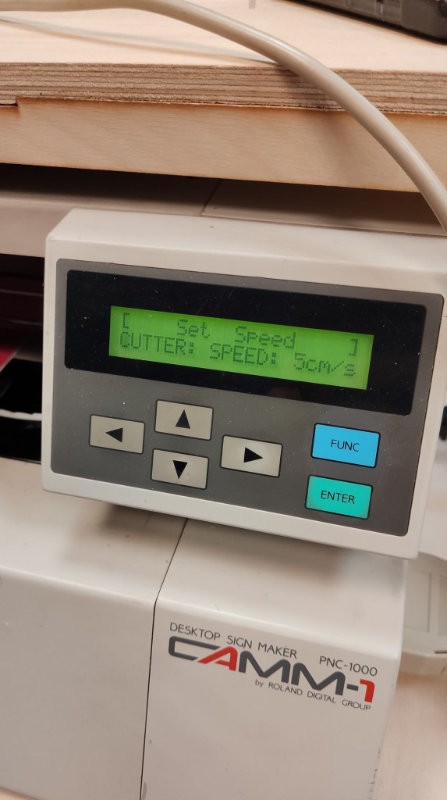

Aby rozpocząć trzeba kliknąć na panelu maszyny FUNC

PRZENOSZENIE FOLII NA PRZEDMIOTY

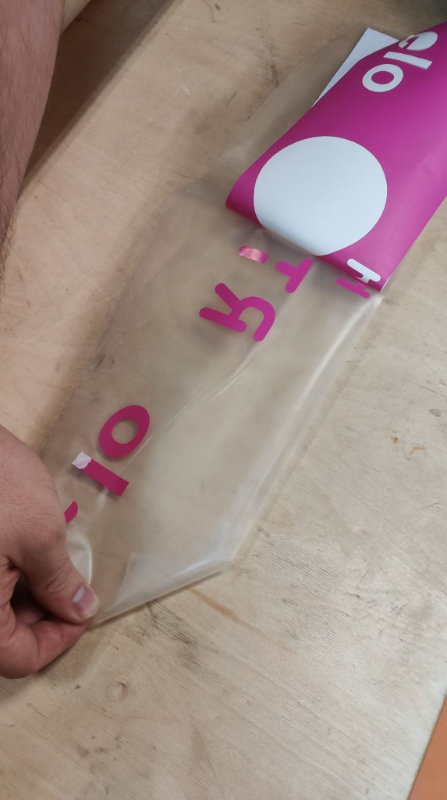

Aby przenieść wyciętą folię w nienaruszonym stanie na powierzchnię, potrzebujemy folii transferowej.
- wyciąć kawałek wyciętej przez ploter folii
- przyklej go na wierzchu folii transferowej
- dociśnij dwa materiały do siebie

- odklej folie transferową wraz z potrzebnymi elmentamii

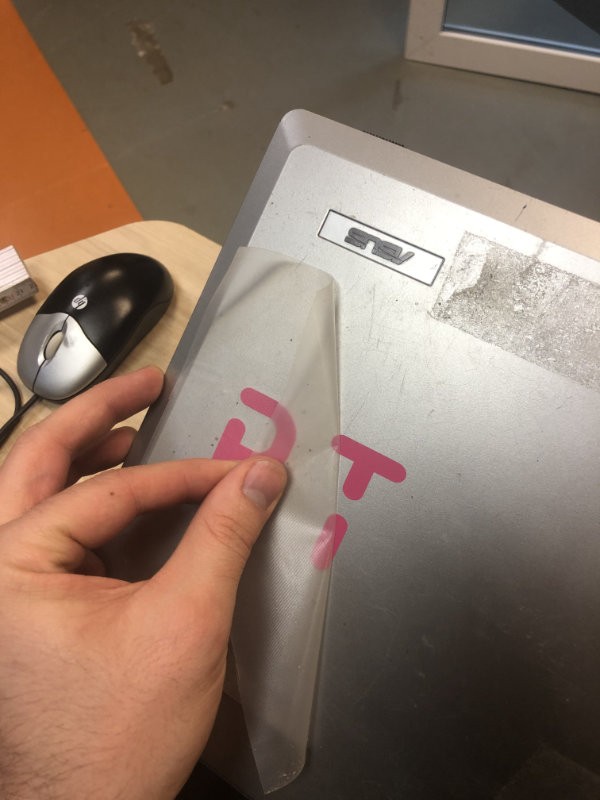

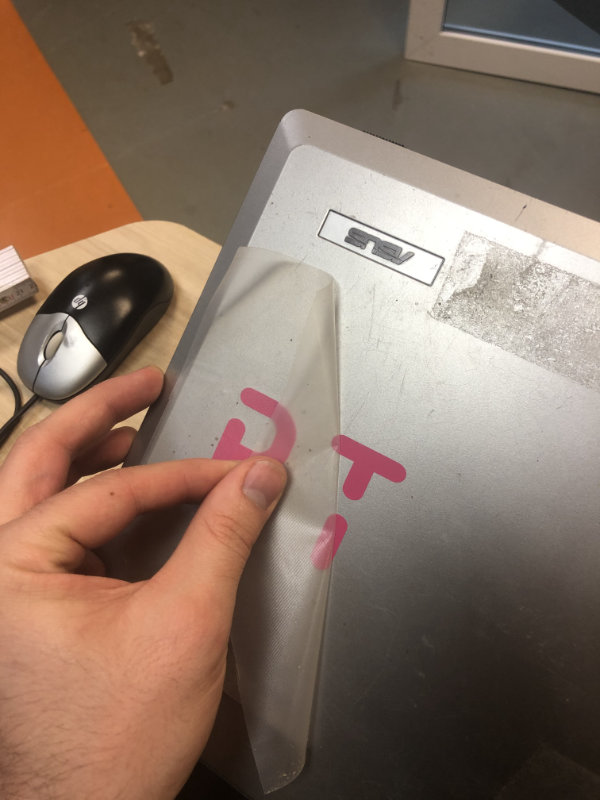

na przygotowaną i oczyszczona powierzchnię przyklej folie transferową oraz wycięte elementy

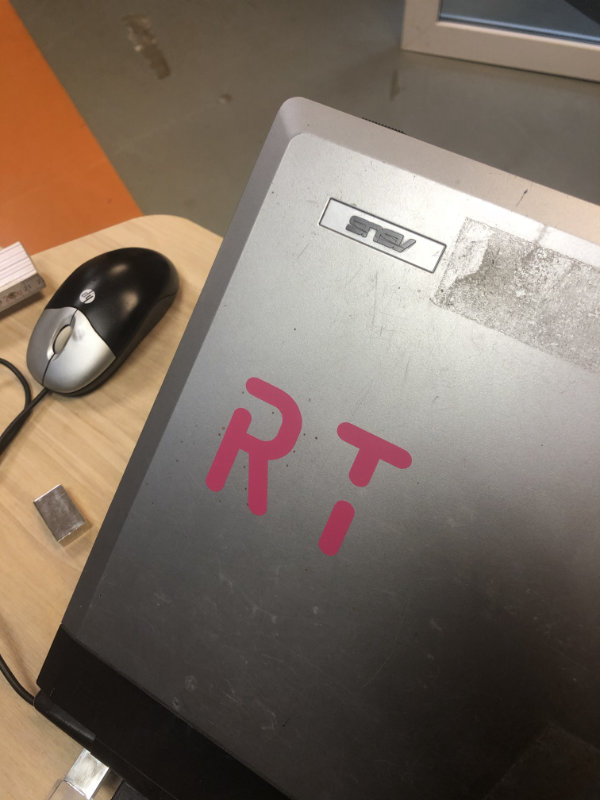

oderwij folie transferową
